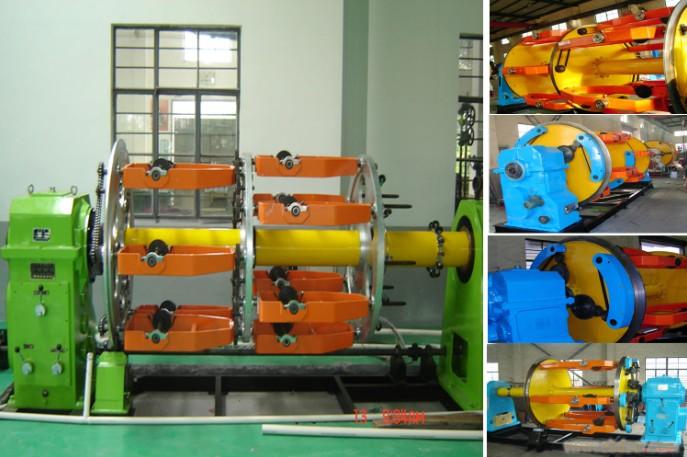

高速笼式绞线机二参数
一、设备用途
适用于铜、铝、钢丝装铠的单线或绞线的绞合，也适用与信号、控制和其他特种线的成缆。
二、设备型号
1、 JLK 250/6+12
2、 JLK 400/6+12JL 400/6+12+18JL 400/12+18+24
三、设备特点
该设备采用齿轮退钮、无托轮形式、直流或变频调速，具有速度快、适用广、噪音低、设备刚性好等优点，是铜、铝线绞合和控制电缆、信号电缆的理想设备。
四、主要技术参数
|
设备型号
技术参数 |
JL250/6+12 |
JL400/12+18+24 |
|
单线直径（mm） |
Φ0.4-Φ3 |
Φ1-Φ3 |
|
绞笼转速（r.p.m） |
15-110 |
30-80 |
|
绞合截面（mm2） |
|
500 |
|
绞合节距（mm） |
10-800 |
100-1000 |
|
线速度（m/min） |
5-50 |
5-25 |
|
牵引转直径（mm） |
800×800 |
Φ2000 |
|
电机功率（KW） |
11DC |
37DC |
|
收放线规标（mm） |
250-800 |
Φ2500 |
五、设备流程
放线架----井字架----段绞笼----第二段绞笼----模架----绕包----计米器----牵引机----收排线架
