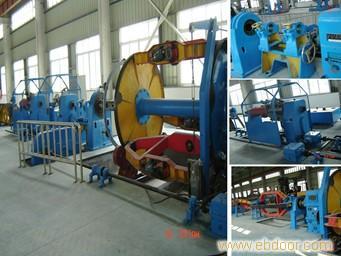

笼式线缆机参数
一、设备用途
适用于各种电力电缆、橡套电缆、通信电缆、矿用电缆。
二、设备型号
1、 JL 630/1+6
2、 JL 1000/1+1+3JL 1000/1+4JL 1000/1+6
3、 JL 1250/1+1+3JL 1250/1+4JL 1250/1+6
三、设备特点
该设备具有生产范围大、结构合理紧凑、刚性好和安全可靠等特点。
四、主要技术参数
|
设备型号
技术参数 |
JL630/1+6 |
JL1000/1+6 |
JL1250/1+1+3 |
|
绞笼转速(r.p.m) |
26.5-60 |
13.5-32.5 |
8-26 |
|
绞合截面(mm) |
10-95 |
25-185 |
25-240 |
|
绞合节距(mm) |
95-950 |
300-3350 |
750-4500 |
|
线速度(mm) |
5-30 |
9-45 |
9-45 |
|
电机功率(kw) |
18.5 |
22 |
30 |
|
收放线规标(mm) |
6300-1600 |
1000-2000 |
1250-2500 |
五、设备流程
二盘摇栏式带弓放线架----绞笼----双列模----绕包----装铠机----计米器----牵引机----收排线架
